製品詳細
Place of Origin: China
ブランド名: CPET
証明: CE,ROHS
Model Number: CP-3008
支払いと送料の条件
Minimum Order Quantity: 1
価格: ¥38600 yuan
Packaging Details: Packed in wooden cases
Delivery Time: 35 work days
Payment Terms: T/T
Supply Ability: 30sets/month
Product size: |
2050*880*1900mm |
Weight: |
400kg |
Product size: |
2050*880*1900mm |
Weight: |
400kg |

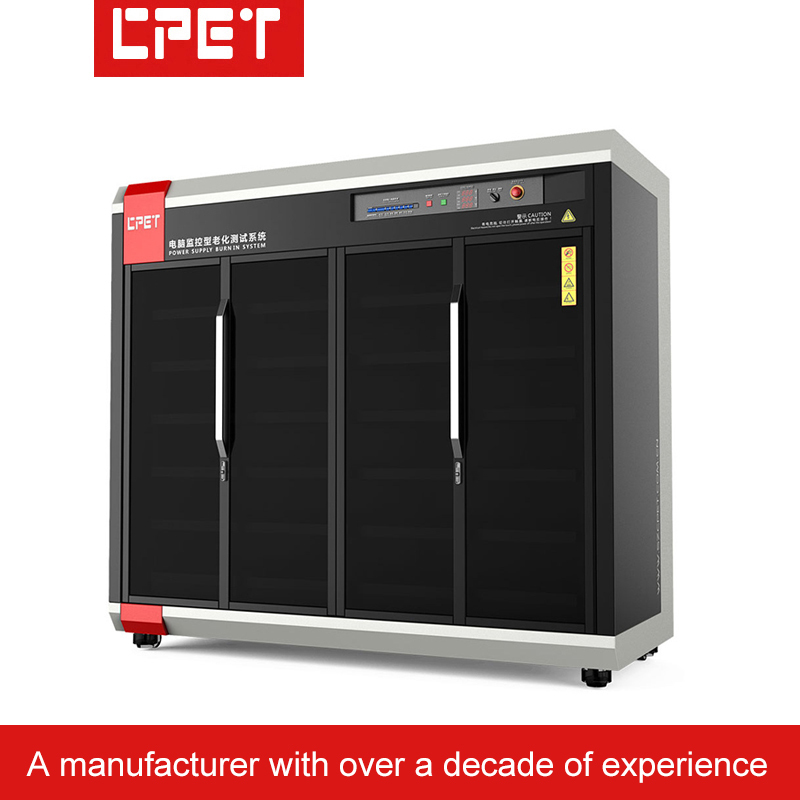

エージングキャビネット48ポジションパワー駆動基板/LEDライト基板エージング試験装置
技術パラメータ
| 1 | パワーエージングトロリーの電子制御および温度制御デバイスの紹介: | |
| A | 配線方法: | DC入力端子はアンダーソン端子です |
| B | パネルファンクションキー: | 入力AC電圧表示、スタートスイッチ、非常停止スイッチ |
| C | トロリーの高さ: | 製品エリアは6階建て、高さ170mm、幅1650mm、奥行き600mmです |
| D | 放熱方法: | 上部タービン排気ファンは上部排気タイプです |
| E | 車両全体のエージングチャンネル数: | LEDライト基板とLEDドライバ基板は48セットのエージングが可能です |
| F | 製品エリアの温度制御原理: | 過熱排気 |
| G | トロリーの配電および制御方法: | 380V三相五線配電、コンピュータ監視および手動電気制御 |
| H | トロリーの配電: | 製品の最大電力は360W*48ユニット/0.85/≈20.0KWです。テストされた電源の効率は85%で計算されます |
| I | 制御モード: | 電子制御システムは手動/自動切り替え機能を備え、エージング中にコンピュータでリアルタイムに監視されます |
| J | 安全保護: | 機器の接地保護、漏電遮断器保護、煙警報および自動電源オフ保護など |
| K | 制御キャビネット構成: | (オプション)監視キャビネット、HP産業用ホスト、Samsungモニター、キーボード、マウスなどを装備できます |
| 2 | システムの主な機能の紹介: | |
| A | LEDライトパネルおよび照明器具に適用可能 | |
| B | 独自開発の電源エージング専用監視ソフトウェアを自由に構成でき、独立した知的財産権があり、法的リスクはありません | |
| C | 製品温度をリアルタイムで監視し、温度が制限を超えると自動的に冷却し、早期警告を発することができます | |
| D | エージング専用監視ソフトウェアは無料アップグレードサービスを利用でき、強力な拡張性を備え、機器への繰り返し投資を節約します | |
| E | エージングパラメータ、時間設定、ON/OFFタイミング編集（テスト対象製品のオンオフテスト用）、自動電圧切り替え、負荷変換などの機能をプログラム可能 | |
| F | テスト対象電源のエージングが終了したときに自動的に定期的に電源をオフにする機能は、無人運転に便利です | |
| G | RS232からRS485への変換は光電絶縁コンバータを採用しており、通信の信頼性を高め、雷による機器の損傷を防ぎます | |
| H | 各コンピュータは同時に18台のデバイスを監視できます。（各シリアルポートは63台のスレーブデバイスに接続でき、各コンピュータは最大18個のシリアルポートをサポートします。） | |
| I | 電源エージング監視ソフトウェアには、操作に関する質問を即座に解決するためのヘルプドキュメントが組み込まれています | |
レイアウト図
1.エージングキャビネットは合計6層で、各層に8つのヒートシンクが固定されています。キャビネット全体で48個のドライバ基板/LEDライト基板をエージングできます。
2. 各フロアの背面に冷却ファンを取り付けます。ラジエーターの温度が65℃に達すると、空冷を開始して温度を下げます。ラジエーターの温度が60℃を下回るとファンをオフにします。周囲温度が55℃に達すると、循環排気を開始します。
3. 各フロアに1つのMagmet DC電源を取り付けます。単一の電源は、8つのドライバ基板とLEDライト基板のエージング作業をサポートできます。
