Shenzhen CPET Electronics Co., Ltd. sales05@szcpet.com 86-0755-23427658
製品詳細
起源の場所: 中国
ブランド名: CPET
証明: CE,ROHS
モデル番号: CP-301810
支払いと送料の条件
最小注文数量: 1
価格: ¥ 48500 yuan
パッケージの詳細: 木箱梱包
受渡し時間: 30営業日
支払条件: LC、T/T
供給の能力: 30セット/月
トロリーサイズ(mm)：: |
L2050*W880*H2050 |
材料:: |
コールドロールシート |
電子負荷モジュール：: |
4CH（4チャンネル） |
品目番号: |
CP-MF100W192T3018 |
トロリーサイズ(mm)：: |
L2050*W880*H2050 |
材料:: |
コールドロールシート |
電子負荷モジュール：: |
4CH（4チャンネル） |
品目番号: |
CP-MF100W192T3018 |
TV電源、LED電源、電源アダプター、充電器、スイッチング電源、産業用制御電源に適用

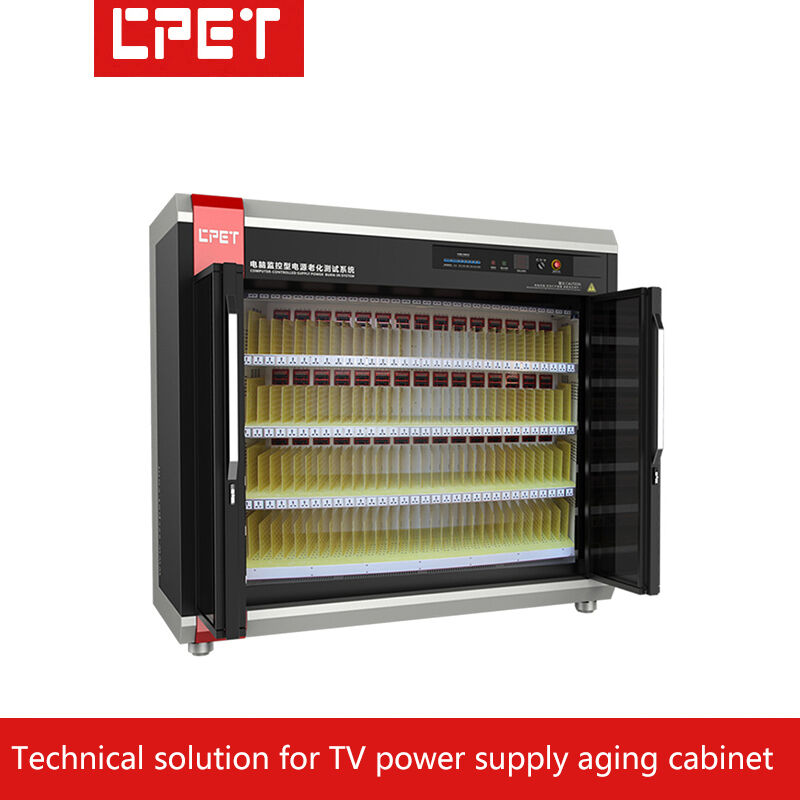

| 1 | 電源エイジングトロリーの外観と構造の簡単な紹介: | |
| A | トロリーサイズ（mm）: | L2050*W880*H2050 |
|---|---|---|
| B | 層数: | 4 |
| C | 幅: | 320mm |
| D | 材質: | 冷間圧延鋼板 |
| E | 負荷領域の放熱方法: | トップタービン排気ファンは上部排気タイプ（周囲温度制御に便利）で、負荷領域は製品領域から分離されており、冷気と熱気のダクトも分離されています |
| F | 中間層の断熱および静電気防止方法: | 表面に放熱穴のあるエポキシ絶縁板 |
| G | 層板構造形式: | 製品領域は負荷領域から分離されており、キャビネットの上部に排気口があります |
| H | アルミニウム合金可視スライドドア構造: | 製品領域は折りたたみ式二重層断熱ガラスドアで囲まれています |
| I | その他: | エイジングキャビネットの製品エリアには照明器具が設置されており、操作が容易です |
| 2 | 電子負荷モジュール、テスト対象電源の電力、およびエイジング項目の数の構成の紹介: | |
| A | 電子負荷モジュールの制御モード: | RS485通信モード、上位コンピュータRS232通信モード |
| B | 電子負荷モジュールのモデルをインストール: | CP8102（2-500V、0.2-10A/CH） |
| C | 電子負荷モジュールの分離モード: | 電子負荷モジュールチャンネルは光電分離を採用しています（通信および電源分離）。 |
| D | インストールされている電子負荷モジュールの数: | 負荷領域には合計8層あります |
| E | 電子負荷ローディングモード: | CC/CV/CR/CP/LEDモードでは、チャンネルはどのモードでも並列に使用できます |
| F | 電子負荷設計アーキテクチャ: | 電解コンデンサなし、リレーなし、長寿命設計スキーム（独立した知的財産権付き） |
| G | 電子負荷モジュールのチャンネル数: | 4CH（4チャンネル） |
| H | 負荷モジュールの単一パス定格電力: | 100W/CH単一チャンネルテスト対象電源の電力は100W未満です |
| I | 並列デュアルチャンネルエイジング製品の数: | 100W以下の電源192ビット |
| 3 | 電源エイジングトロリーの電子制御および温度制御装置の紹介: | |
| A | 配線方法: | AC入力端子はユニバーサルカードソケット（ソケットは棚板前面の外側にあります）、DCアダプターボードはスピーカークランプ+24ピン端子台（DCアダプターボードは中間パーティションボードにあります）。製品は直立して配置され、エポキシボードで互いに分離され、96ポジションがパーティションボードによって占有されます |
| B | パネル機能キー: | AC入力電圧表示、スタートスイッチ、緊急停止スイッチ |
| C | 製品エリアの温度制御精度: | 温度制御範囲：室温～55℃、±5℃ |
| D | 製品エリアの温度制御原理: | 低温加熱、過熱排気 |
| E | トロリーの電力分配および制御方法: | 220V三相五線式電力分配;コンピュータ監視および手動電子制御 |
| F | トロリーの分配電力: | 100W*192ユニット/0.80=24KW。テスト対象電源の効率は80%で計算されます |
| G | 制御モード: | 電気制御システムは手動/自動切り替え機能を備えています。エイジング中、コンピュータによってリアルタイムで監視されます。制御キャビネットは三相380Vを取り込み、90V/132V/176V/264V/290Vを出力し、同時に6つのエイジングキャビネットを制御します（顧客向けオプション）。 |
| H | 断熱装置: | 製品エリアにはアルミニウム合金フレーム強化ガラスドアと両側のエアダクトが装備されています |
| I | 安全保護: | 機器接地保護、漏電スイッチ保護、煙感知器および自動電源オフ保護など |
| 4 | システムの主な機能の紹介: | |
| A | TV電源、LED電源、電源アダプター、充電器、スイッチング電源、産業用制御電源に適用 | |
| B | 自社開発の電源エイジング専用監視ソフトウェアを自由に構成可能、独立した知的財産権と法的リスクなし | |
| C | 出力端子電圧、電流、電力パラメータは、プログラマブル電子負荷モジュールを使用して監視されます | |
| D | エイジング専用監視ソフトウェアは無料アップグレードサービスを提供し、強力な拡張性を備え、機器への繰り返し投資を節約します | |
| E | エイジングパラメータは、車両全体、レイヤー全体、および個々の製品に対して設定できます | |
| F | エイジングパラメータ、時間設定、ON/OFFタイミング編集（テスト対象製品のオン/オフテスト用）、自動電圧切り替え、負荷変換などの機能をプログラム可能 | |
| G | テスト対象電源のエイジングが終了したときに電源を自動的かつ定期的にオフにする機能は、無人操作に便利です | |
| H | コンピュータはテスト対象電源製品の品質を自動的に表示します。ウィンドウには集中管理のための複数の車両が表示され、オペレーターを節約し、生産効率を向上させます | |
| I | コンピュータはテスト対象電源のエイジングデータレポートを保存でき、テスト対象電源のプロセスパラメータは追跡が容易です。さらに、バーコードスキャン機能を備え、MESシステムアップロードをサポートします | |
| J | RS485は光電分離コンバーターを採用し、通信信頼性を向上させ、落雷による機器の損傷を防ぎます | |
| K | 各コンピュータは同時に18台のデバイスを監視できます。（各シリアルポートは63台のスレーブデバイスに接続でき、各コンピュータは最大18個のシリアルポートをサポートします。） | |
| L | 電源エイジング監視ソフトウェアには組み込みヘルプドキュメントが装備されており、操作上の質問を即座に解決できます | |
