新しいエネルギー車両IOモジュール&コントローラー温度制御の燃焼と試験システム

Name: 新しいエネルギー車両IOモジュール&コントローラー 温度制御の燃焼と試験システム
Brand: Shenzhen CPET Electronics Co., Ltd.
SKU: CP-IOC3001
Price: 98500 USD
Availability: InStock

製品詳細

起源の場所: 中国

ブランド名: CPET

証明: CE,ROHS

モデル番号: CP-IOC3001

支払いと送料の条件

最小注文数量: 1

価格: ¥ 98500 yuan

パッケージの詳細: 木箱梱包

受渡し時間: 30営業日

支払条件: LC、T/T

供給の能力: 30セット/月

お問い合わせ

製品詳細

製品説明

製品詳細

ハイライト:
                                                                                                                                    新しいエネルギー車両IOモジュール温度制御試験システム, 新しいエネルギー車両制御器の燃焼システム, 新エネルギーソリューションのための温度制御試験システム


トロリー構造材料::	冷間圧延された鋼板	エネルギー回収モジュールの読み込みモード::	CC、CV、CR、CP 負荷モード
入力制御方式::	自動プログラム制御	保証期間:	1年

トロリー構造材料::	冷間圧延された鋼板
エネルギー回収モジュールの読み込みモード::	CC、CV、CR、CP 負荷モード
入力制御方式::	自動プログラム制御
保証期間:	1年

製品説明

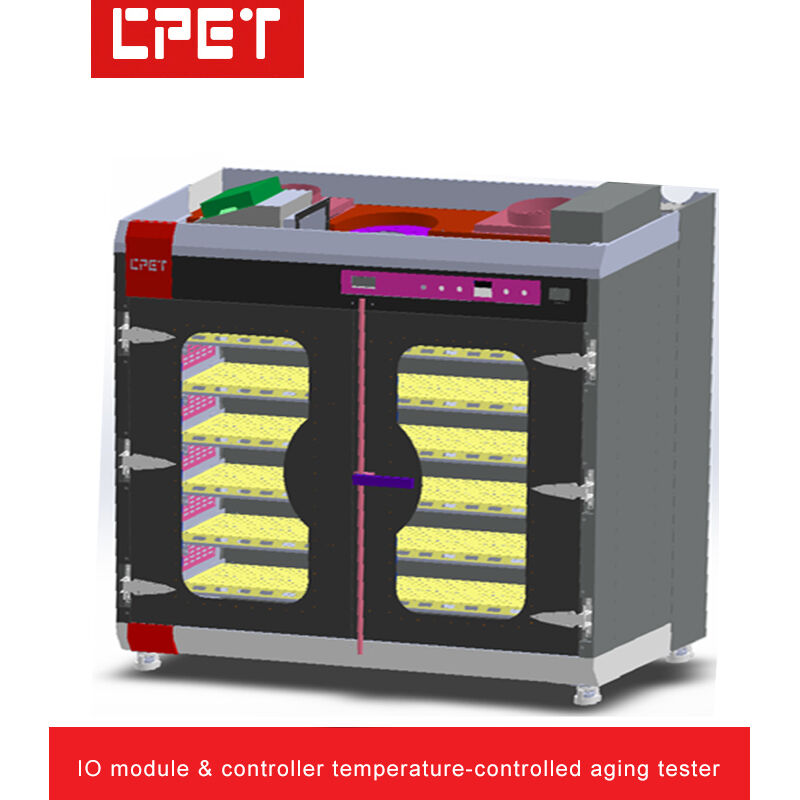

新エネルギー車 IOモジュール＆コントローラー温度制御バーンイン＆テストシステム

外観は工業デザインで、厚さ2.0mmの冷間圧延鋼板を溶接しており、堅牢で信頼性が高く、エレガントで重厚感があります。
高温対応の二重ドア、二層構造の高温防爆ガラスを採用し、各フロアの操作エリアには照明システムが装備されています。
単体エイジングキャビネットにはユニバーサルキャスターが装備されており、複数のキャビネット本体を自由に組み合わせることができます。

技術パラメータ

1	エイジングキャビネットの外観と構造概要:
A	エイジング製品数量:	各エイジングキャビネットは、4〜16チャンネル出力製品を24個、17〜32チャンネル出力製品を12個（2チャンネル並列出力）エイジングできます。
B	装置寸法（mm）:	単体エイジングキャビネット：L2050mm x W1200mm x H2200mm（推定、実際の寸法は設計要件によります）。制御キャビネット：L860mm x W880mm x H1900mm


C	トロリー層数:	6層、1層あたり4個の製品
D	トロリー層の高さと幅:	層幅320mm、高さ170mm
E	トロリー構造材:	厚さ2.0mmの冷間圧延鋼板、工業デザインの外観参照
F	負荷エリア冷却方法:	トップ高温排気ファン、トップ排気式
G	層間断熱・静電気対策:	冷却穴付きエポキシラミネート
H	トロリー構造タイプ:	製品エリアに負荷を配置、前後分離
I	温度制御構造:	製品エリア温度制御、低温加熱、過熱排気
2	プロジェクト紹介
A	モジュール制御方法:	RS485通信、ホストPC RS232通信
B	搭載ERS負荷:	3-120V/0.2-10A/150W/8CH（詳細は仕様書参照）
C	エネルギー回収モジュール絶縁方法:	電子負荷モジュールチャンネルは光絶縁（通信および電源絶縁）を使用
D	エネルギー回収モジュール負荷モード:	CC、CV、CR、CP負荷モード
E	エネルギー回収モジュール設計アーキテクチャ:	長寿命設計（独自の知的財産）
F	負荷、インバーター、DCプログラマブルモジュール構成:	CP8530 x 24（製品1個あたり負荷1個）/ CP5312A x 8（インバーター1個あたり製品3個） DCプログラマブルモジュール：20KW/200A 8-120V x 3（DCプログラマブルモジュール1個あたり製品8個）


G	製品通信:	各製品にCAN2.0チャンネルを装備
H	省エネ効率:	約60〜80％（製品入力電圧レベルによる）
3	電源エイジングトロリー電気制御・温度制御装置概要:
A	配線方法:	AC入力電源（15A工業用ソケット、1層あたり8個）、DC出力端子：バナナプラグコネクタ（詳細はP7参照）
B	パネル機能キー:	入力AC電圧・電流表示、スタートスイッチ、緊急停止スイッチ
C	製品エリア温度制御精度:	製品エリア温度制御エイジング、周囲温度+5℃〜85℃で設定可能。温度精度+/-5℃
D	製品エリア温度制御原理:	低温加熱、過熱排気
E	トロリー電源分配・制御方法:	380V三相5線式電源分配、PC監視および手動電気制御
F	トロリー電源分配容量:	150W x 384ユニット / 0.8 ~= 72KW、テスト済み製品効率を80％と計算、エイジングキャビネット自給電、加熱・排気電力9KW
G	入力制御方法:	自動プログラム制御
H	エイジングキャビネット安全保護:	装置接地保護、漏電遮断器保護、煙感知器
I	制御キャビネットホスト・ディスプレイ構成:	1. 工業用PC：ASUS工業用PC、モデルD701MER、CPU I3-14100、RAM 8G DDR5、ストレージ1T HDD + 256G SSD、OS WIN11 PRO、電源180W（ASUS） 2. ディスプレイ：Acer K222HQL、21.5インチ、解像度1920x1080 LEDモニター、VGAインターフェース




4	システム主要機能概要:
A	コントローラー/IOモジュール、サーバー電源、PC電源、アダプターなどのエイジングに適しています。
B	無料の専用温度制御エイジング監視ソフトウェア、独立した知的財産権を持ち、法的リスクはありません。
C	プログラマブル電子負荷モジュールは、出力電圧、電流、電力などのパラメータを監視します。
D	エイジング監視ソフトウェアにはアップグレードサービスが含まれており、強力な拡張性により繰り返し機器投資を節約できます。
E	エイジングパラメータ、時間設定、ON/OFFシーケンス編集（製品電源ON/OFFテスト）、自動電圧切り替え、負荷変換などのプログラマブル機能をサポートします。
F	エイジング完了後の自動タイムド電源オフ、無人操作に便利です。
G	PCはテスト済み電源製品の合格/不合格を自動表示し、マルチトロリーウィンドウビューで一元管理でき、オペレーターを節約し、生産効率を向上させます。
H	PCはエイジングデータレポートを保存し、プロセスパラメータは追跡可能。バーコードスキャンとMESシステムアップロードもサポートします。
I	RS232からRS485への変換には光絶縁コンバーターを使用し、通信信頼性を向上させ、機器への雷害を防ぎます。
J	各PC（制御キャビネット）は、複数のエイジングキャビネットを同時に監視できます（現在の設計：制御キャビネット1台でエイジングキャビネット4台をサポート）。
K	スマートエネルギーメーター、システムソフトウェアは、回収エネルギー、実際の消費エネルギー、総消費電力を自動収集・監視し、回収効率を自動計算します。
L	MESシステムアップロード（アクティブアップロード）、自動ステーション通過、欠陥ロックの自動アップロード、製品バーコードによるエイジングパラメータの自動取得をサポートします。
M	電源エイジング監視ソフトウェアには、ヘルプドキュメントが内蔵されており、即座に操作ガイダンスを提供します。
N	エイジングキャビネット入力電圧：AC380V三相。制御キャビネット入力電圧：AC220V単相
