水冷却インダクタ新エネルギーマイクロドメインコントローラ老化試験機器

Name: 水冷却インダクタ 新エネルギー マイクロドメインコントローラ 老化試験機器
Brand: Shenzhen CPET Electronics Co., Ltd.
SKU: CP-MCU063002
Price: 98500 USD
Availability: InStock

製品詳細

起源の場所: 中国

ブランド名: CPET

証明: CE,ROHS

モデル番号: CP-MCU063002

支払いと送料の条件

最小注文数量: 1

価格: ¥ 98500 yuan

パッケージの詳細: 木箱梱包

受渡し時間: 30営業日

支払条件: LC、T/T

供給の能力: 30セット/月

お問い合わせ

製品詳細

製品説明

製品詳細

ハイライト:
                                                                                                                                    水冷却インダクタ試験装置, 新エネルギーマイクロドメインコントローラーテスト, 保証付き電源バーンインチャンバー


トロリーの構造材料:	厚さ2.0mmの冷間圧延鋼板	トロリー層の高さ:	製品配置用 350mm
インストールされているロードモジュールモデル::	水冷モーター	電源モジュールのモデル::	20KW充電パイル

トロリーの構造材料:	厚さ2.0mmの冷間圧延鋼板
トロリー層の高さ:	製品配置用 350mm
インストールされているロードモジュールモデル::	水冷モーター
電源モジュールのモデル::	20KW充電パイル

製品説明

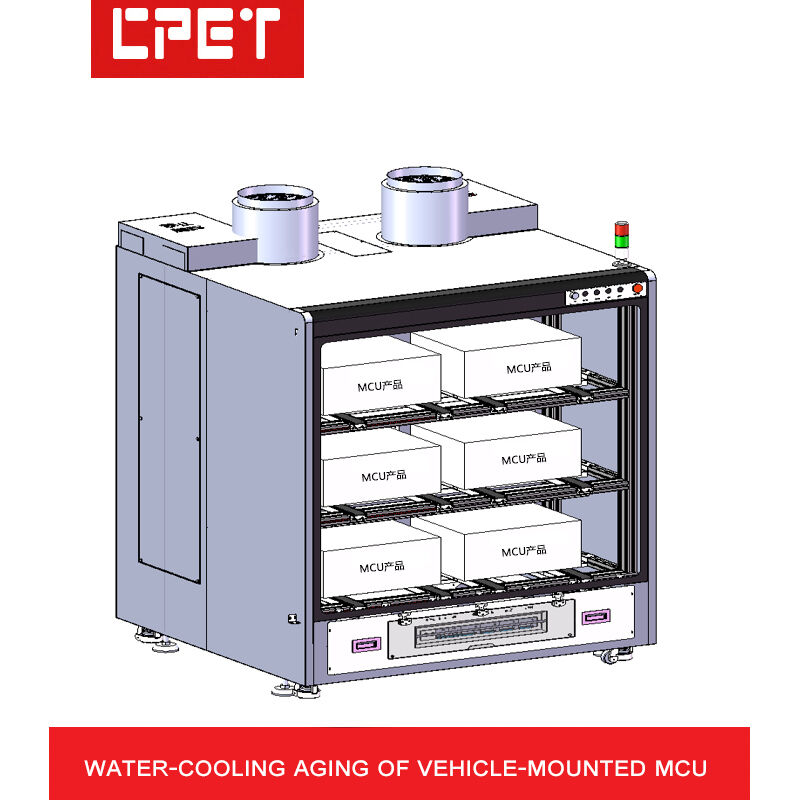

水冷インダクタ新エネルギーマイクロドメインコントローラーエイジング試験装置

装置全体は、2台のエイジングキャビネットと1台の電気制御キャビネットの組み合わせを採用しています。寸法：長さ6000mm、奥行き1400mm、高さ1800mm。製品の配置高さは約350mmです。製品エリアは3層で設計されており、各層に2台の製品が配置され、3層で合計6台の製品が配置されます。2台のキャビネットを組み合わせると12台の製品を収容できます。負荷ゾーンは6層設計で、高電圧電源、水冷インダクタなどを配置するのに適しています。各フロアの4台の製品は、一組の給排水管で直列に接続されています。

技術パラメータ

1	エイジングキャビネットの外観と構造
A	トロリー寸法（mm）：	オープンタイプ：2+1構成、320016001890mm（ご要望に応じてカスタマイズ可能）
B	トロリー層数：	製品配置用3層；負荷は位置に応じて配置
C	トロリー層の高さ：	製品配置用350mm
D	トロリー構造材：	厚さ2.0mmの冷間圧延鋼板
E	負荷ゾーンの放熱：	トップマウントタービン排気ファン、アップドラフトタイプ（室温制御が容易）
F	層間断熱・帯電防止：	表面に換気孔のある板金ハウジング
G	トロリー構造形式：	下部に試験ゾーン、上部に負荷ゾーン
H	キャビネット構造：	オープンタイプ製品ゾーン
I	その他：	エイジングキャビネットの製品ゾーンに煙感知器を設置
2	モジュール構成、試験済み電源電力およびエイジング数量
A	モジュール制御方法：	CANおよびRS485通信；ホストコンピュータはRS232通信経由
B	搭載負荷モジュールモデル：	水冷モーター
C	電源モジュールモデル：	20KW充電パイル
D	モジュール分離方法：	電子負荷モジュールチャンネルは光絶縁（通信および電源絶縁）を使用
E	モジュールローディングモード：	リアクティブ高電流モード
F	モジュール設計アーキテクチャ：	長寿命設計（独自の知的財産）
G	モジュール数量構成：	各エイジングキャビネットには、6台の充電パイル、6台の水冷モーター、6台の補助電源、1台の通信シャーシが構成されています
H	エイジング製品数量：	各エイジングキャビネットは、11KW/200-800V MCU製品6台をエイジングできます；1セットで6台の製品をエイジング
3	エイジングキャビネットの電気制御および温度制御装置
A	配線方法：	AC/DC通信など、トランジションケーブルとドッキング端子を介して負荷に接続（顧客の要件に応じてカスタマイズ可能）
B	パネル機能キー：	AC入力電圧表示、スタートスイッチ、緊急停止スイッチ
C	製品ゾーン温度制御精度：	なし
D	製品ゾーン温度制御原理：	なし
E	トロリー配電・制御：	380V三相五線式配電、コンピュータ監視
F	トロリー配電容量：	11KW*12台/0.8/約100KW；試験済み電源効率を80%と計算、エイジングキャビネット電源および排気ファン電力6KW；省エネ効率を70%と計算、実際の消費電力約110KW
G	制御方法：	電気制御は手動/自動切り替えを含む；エイジング中のリアルタイムコンピュータ監視
H	安全保護：	装置接地保護、漏電スイッチ保護、煙感知器自動電源オフ保護など
I	制御キャビネット構成：	監視用の制御システム、産業用ホスト、ディスプレイなどを搭載
4	メインシステム機能
A	MCUコントローラー、VCUコントローラー、DCDCコンバーター、OBC電源などの製品のエイジングに適用可能
B	独自の知的財産を持ち、法的リスクのない、自己開発の電源エイジング専用監視ソフトウェアを自由に構成可能
C	プログラマブル電子負荷モジュールを使用して、出力電圧、電流、電力などのパラメータを監視
D	エイジング専用監視ソフトウェアは、強力なスケーラビリティを備えたアップグレードサービスを利用でき、繰り返し機器投資を節約
E	エイジングパラメータ、時間設定、ON/OFFシーケンス編集（試験済み製品の電源ON/OFFテスト）、電圧自動切り替え、負荷切り替えなどのプログラマブル機能に対応
F	エイジング完了後、試験済み電源の自動タイムド電源オフ、無人操作に便利
G	コンピュータは試験済み電源製品の合格/不合格ステータスを自動表示；マルチカートウィンドウによる集中管理、オペレーターの節約、生産効率の向上
H	コンピュータは、トレーサビリティのためにエイジングデータレポートおよび試験済み電源プロセスパラメータを保存可能；バーコードスキャンおよびMESシステムアップロードもサポート
I	RS232からRS485への変換には光絶縁コンバーターを使用し、通信信頼性を向上させ、機器への雷害を防ぐ
J	各コンピュータは同時に18台のデバイスを監視可能（各シリアルポートは63台のスレーブを接続可能、各コンピュータは最大18台のシリアルポートをサポート）
K	電源エイジング監視ソフトウェアにはヘルプドキュメントが組み込まれており、操作上の質問を即座に解決できる
5	水冷パラメータと制御
A	水冷管要件：	各エイジングキャビネットは3層に分割され、各スロット層には1つの給水口と1つの排水口があります；各製品の水回路は独立して制御されます；3層で合計6つの給水口と6つの排水口；2台のエイジングキャビネットには12個の給水口と排水口があります
B	給排水口：	ご要望に応じてカスタマイズ可能
C	バルブ制御要件：	温度に応じて水流速度を自動調整
D	給水温度制御：	室温から85℃
E	水圧制御：	0.05-0.15MPa（調整可能）
F	水流制御：	0-15 L/MIN（調整可能）
G	冷却熱：	位置あたり2KWの発熱量として計算
H	水管コネクタ：	各回路はクイックドッキングコネクタを使用；コネクタを外す前に水を吹き出す
I	水回路安全要件：	水電分離；各回路には差圧検出および漏れ検出があり、水浸センサーが装備されています。配管の破断または漏れが発生した場合、装置は自動的に給水を停止し、アラームを発します
