製品詳細
起源の場所: 中国
ブランド名: CPET
証明: CE,ROHS
モデル番号: CP-BS3003
支払いと送料の条件
最小注文数量: 1
価格: ¥ 98500 yuan
パッケージの詳細: 木箱梱包
受渡し時間: 30営業日
支払条件: LC、T/T
供給の能力: 30セット/月
温度均一性: |
±2℃ |
チャンネルあたりの電力: |
600W/チャンネル |
冷却方法: |
冷凍システム |
湿度精度: |
±2% RH |
負荷精密: |
±(1%+0.1%FS) |
制御モジュールのモデル: |
PLC+タッチスクリーン制御方式 |
熟成量: |
60CH |
材料: |
ステンレス製の内外装 |
加熱方法: |
電気加熱 |
重さ: |
500kg |
保証期間: |
12ヶ月 |
温度均一性: |
±2℃ |
チャンネルあたりの電力: |
600W/チャンネル |
冷却方法: |
冷凍システム |
湿度精度: |
±2% RH |
負荷精密: |
±(1%+0.1%FS) |
制御モジュールのモデル: |
PLC+タッチスクリーン制御方式 |
熟成量: |
60CH |
材料: |
ステンレス製の内外装 |
加熱方法: |
電気加熱 |
重さ: |
500kg |
保証期間: |
12ヶ月 |

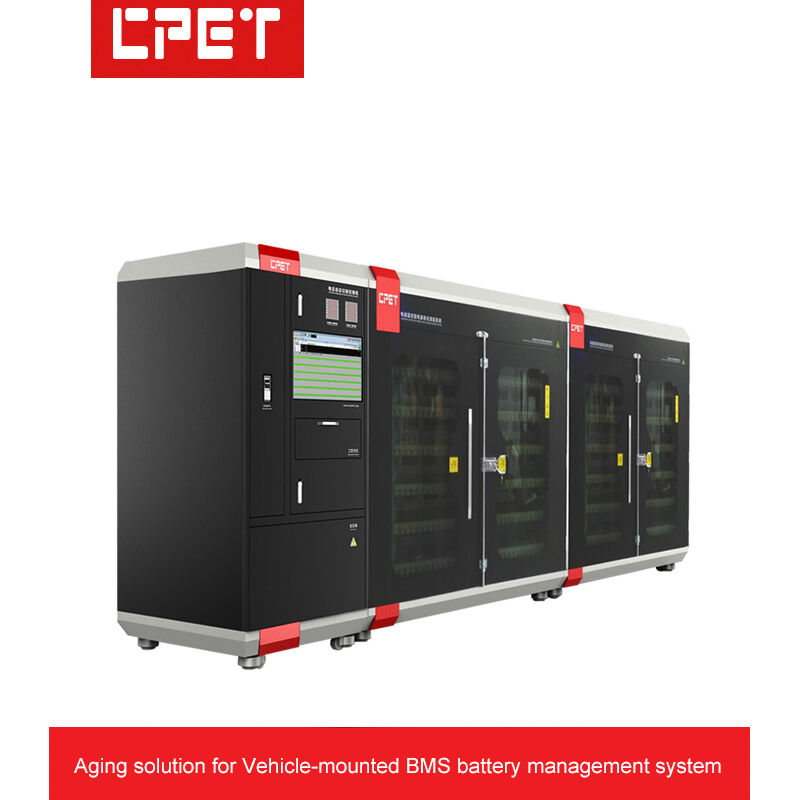

車両搭載のBMS電池管理システム用高温燃焼装置
PLCはネットワークポートを備えており,電源と製品の間に超電流ファイューズを連続で接続する必要があります.車両のドッキングは浮遊装置を装備する必要があります.位置に到達した後,ロック構造と位置に到達するための検出信号がある必要があります. 32A 低電圧発射のリークスイッチ.室温から85度までの加熱時間は15分未満です電気制御キャビネットとHDMI高画質インターフェースディスプレイを装備しています. シルクスクリーン印刷の右側をPowerTest5211 CANボックスに変更します CANET-4E-U 12片,準備した2つのスペアパーツでMCターミナルモデル: 148143, 24個, 備品は4個.
長さ1800mm,幅1400mm,高さ1800mm,層の高さは300mmに達する. 製品,キャリアサイズを含む,長さ350mmの順序で配置する必要があります幅は200mm 高さは180mm
MC端末は各層に配置され,各端末は2つの製品への電源と通信を供給します.コンテナ全体に20つのキャリアがあり,各キャリアに2つの製品があります.合計で40の製品. 車両のドッキングは浮遊装置を装備する必要があります. 位置に到達した後,位置に到達するためのロック構造と検出信号が必要です.輸送器の大きさによって,各層に4 (5) つの端末があり,5 層 (四層) の設計である.
| 1 | 電気供給老化テストカート 外見と構造概要: | |
| A について | カートの寸法 (mm): | 温度制御型: L1800 × W1400 × H1800 mm, 20 つのキャリアポジション, 40 つの製品ポジション. (要求に応じてサイズをカスタマイズできます) |
| B について | カート層数: | 製品配置領域: 4層 |
| C について | カート層の高さ: | 製品配置層の高さ: 約225mm |
| D | カート構造材料: | 2厚さ0.0mmの冷たい金属板 |
| E について | 負荷領域熱散: | 上向きの排気扇 (環境温度の制御を容易にする) |
| F について | 層間隔隔と抗静的: | 棚の深さ520mm,熱を散らす穴を持つバケライト表面 |
| G | カート構造形: | 電気制御区域から隔離された試験領域 |
| H | 透明ガラスのドアを持つ金属板: | 製品領域は隔離されたガラスの眺望ドアで囲まれています |
| 私は | ほか: | 古いキャビネットの製品領域に設置された煙警報器 |
| 2 | 制御モジュールの構成,DUT電源と老化量: | |
| A について | 通信・制御方法: | イーサネット通信 |
| B について | 制御モジュールモデル: | PLC + タッチスクリーン + Huawei ホストコンピュータ制御 |
| C について | 電力供給方法: | 顧客から供給された 3 つの Huawei 電源がキャビネットに設置されています |
| D | 製品通信モジュール: | 各製品は,Huaweiホストコンピュータと通信する1つの CAN-to-Ethernetチャネルを装備している.キャビネットあたり合計40の CAN信号 |
| E について | 熟成量構成: | 4層 = 1カートあたり20の固定装置; 1カートあたり2つの固定装置,合計40の製品 |
| 3 | 電気・温度制御システム: | |
| A について | 配線方法: | MC専用端末を備えた製品DCおよびCANポート (顧客の要求に応じてカスタマイズ可能) |
| B について | パネル機能キー: | 入力交流電圧表示,起動スイッチ,緊急停止スイッチ |
| C について | 製品領域温度制御の精度: | 製品領域は隔熱ガラスドアで囲まれています.温度制御範囲は50~85°Cで,90°Cを超えない.温度均一性は ±3°C以内です.環境から85°Cまで15分未満で温められます. |
| D | 製品領域の温度制御原理: | 低温暖房,高温排気換気 |
| E について | カート電力の配送と制御: | 380V 3相5ワイヤの電源配給,コンピュータモニタリングと手動電気制御.使用者が数分で設定できる老化時間 |
| F について | 車両の電源配分分別: | 600W × 40 / 0.8 ≈ 8.0 kW;DUT実際の電力は200Wで計算;老化キャビネットの電源,排気および加熱は12 kW;実際の電力消費は約20 kW |
| G | 制御方法: | 電気制御には手動/自動切換が含まれます.老化はコンピュータによってリアルタイムで監視されます. |
| H | 安全保護: | 装置の接地保護,漏れスイッチ保護,煙のアラームの自動オフ保護など |
| 私は | コントロールキャビネットの配置: | オプション:監視用の22インチHDMIHDモニター |
| 4 | 主なシステム機能: | |
| A について | BMSコントローラ,レーダーコントローラ,カメラなど,精密装置の老化に適しています. | |
| B について | 独自のモニタリングソフトウェアは,独立した知的財産と法的なリスクなしで,専門的に開発および構成することができます. | |
| C について | 老化監視ソフトウェアは終身アップグレードサービスを享受し,強力なスケーラビリティは重複機器投資を節約します | |
| D | 老化パラメータ,時間設定,オン/オフシーケンス編集 (DUT電源オン/オフテスト),自動電圧切換,負荷変更,その他のプログラム可能な機能をサポートする | |
| E について | 老化が完了した後,自動計画式オフ,無人操作が可能 | |
| F について | コンピュータは自動でDUT電源の合格/失敗状態を表示します.集中管理,人材の節約,生産効率の向上のために複数のカートのウィンドウビュー | |
| G | コンピュータは,DUT老化データレポートと追跡性のためのプロセスパラメータを格納できます.また,バーコードスキャンとMESシステムアップロードをサポートします. | |
| H | RS232-to-RS485変換は,通信信頼性を向上させ,雷による損傷から機器を保護するために光隔離型変換器を使用する | |
| 私は | 各コンピュータは同時に18のデバイスをモニターすることができます (各シリアルポートは63のスレーブを接続できます.各コンピュータは最大18のシリアルポートをサポートします). これは標準的な電源老化キャビネット構成です. | |
| J | 電力老化モニタリングソフトウェアには,運用上の問題を即座に解決するためのサポートドキュメントが含まれます. | |
