車両電源組15kW-OBC用の燃焼試験装置

Name: 車両電源組15kW-OBC用の燃焼試験装置
Brand: Shenzhen CPET Electronics Co., Ltd.
SKU: CP-ZC3003
Price: 98500 USD
Availability: InStock

製品詳細

起源の場所: 中国

ブランド名: CPET

証明: CE,ROHS

モデル番号: CP-ZC3003

支払いと送料の条件

最小注文数量: 1

価格: ¥ 98500 yuan

パッケージの詳細: 木箱梱包

受渡し時間: 30営業日

支払条件: T/t、d/a

供給の能力: 30セット/月

お問い合わせ

製品詳細

製品説明

製品詳細

ハイライト:
                                                                                                                                    15kW OBC 燃焼式試験装置, 車両の電源装置の燃焼式テスト, 15kW OBC 燃焼式試験システム


定格電力:	エージングキャビネットごとに ≥100 kW	電力電流:	エージングキャビネットごとに ≥200 A
電力網:	三相5線式（L1、L2、L3、N、PE）	通信方法:	RS232 / RS485 / CAN

定格電力:	エージングキャビネットごとに ≥100 kW
電力電流:	エージングキャビネットごとに ≥200 A
電力網:	三相5線式（L1、L2、L3、N、PE）
通信方法:	RS232 / RS485 / CAN

製品説明

二合一电源总成老化测试设备（节能反馈型）16CH/15kW-OBC 3.2kW-DCDC水冷+风冷二合一温控型技术方案

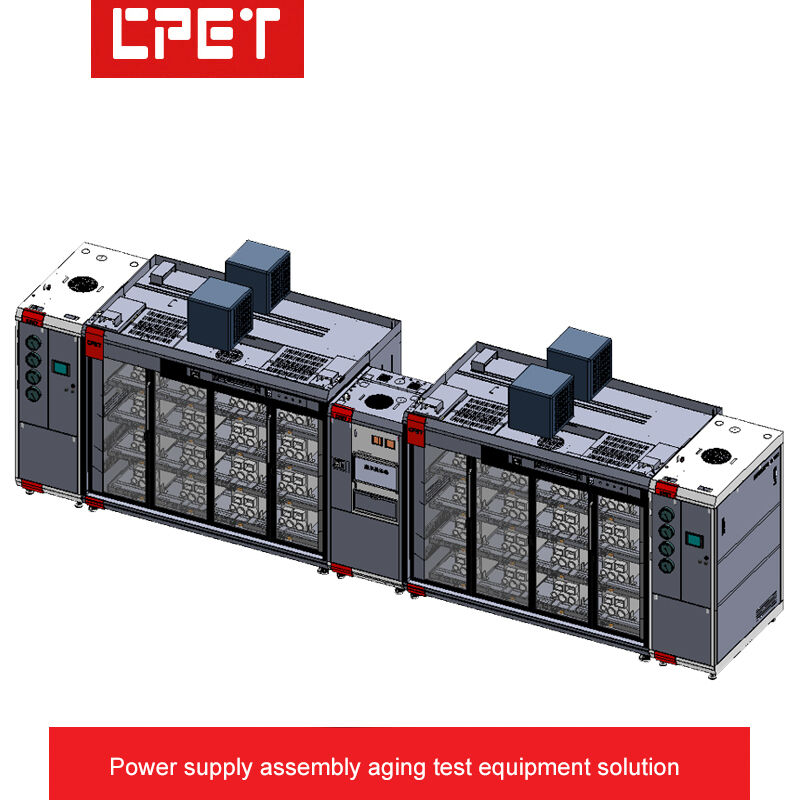

系统由1个控制柜、2个老化柜、2个水温柜组成，系统散热全部采用水冷方式，电气控制和配电考虑三相平衡，关键器件双向源载采用三相电网保证三相平衡，配备过流、漏电、烟雾、水浸、超温、过压、急停等多种保护
技术参数

老化能力 – 系统:
项	内容	备注
系统配电	接触器+断路器，逐级微型断路器	逐级控制
电网	三相五线制（L1、L2、L3、N、PE）	/
功率额定值	每个老化柜≥100 kW	考虑瞬时浪涌功率
功率电流	每个老化柜≥200 A	考虑浪涌电流
系统保护	过流、漏电、超温、烟雾、水浸、急停、保压、水压、过载、相序	/
报警方式	声光报警、网络远程	/
CAN控制板	满足国标CC/CP要求；8×ZLG CANFDNET-400U CAN通信卡；16口TP-Link TL-SG2016D交换机	/
通信方式	RS232 / RS485 / CAN	双绞屏蔽CAN线
系统监控	电网电压、电流、运行状态指示灯	/
老化能力 – 电气:
项	内容	备注
辅助电源	8–30 V / 10 A / 300 W	/
AC端子	三相PP45 6P（耐百川）；单相PP45 4P（耐百川）	/
高压直流端子	SB50A与SB120A并联	/
低压直流端子	SB175A	/
信号端子	24PIN接口	/
转换效率	OBC≥95%, DCDC≥88%, DCAC≥92%	最大值；比竞品高4%；每套每年多节省3.5万度电
综合回收效率	≥80%	产品效率>90%
控制精度	1% + 0.5% FS	电压电流翻倍
显示精度	1% + 0.5% FS	电压电流翻倍
水温柜:
项	内容	备注
水温范围	4°C – 85°C	/
水温精度	±2°C	/
制冷量	每通道4 kW, 每柜16 kW	/
压缩机功率	3 HP	/
水压	0.05–0.2 MPa	/
气压	3 kg（低），7 kg（高）	/
流量	3–20 L	/
流量控制通道	4通道	统一温控
出水方向	90°向下	/
电功率	10 kW (max)	/
过滤网	进水口带过滤网，易清洗	/
螺杆机&冷却塔:
项	内容	备注
制冷量	500 kW	螺杆机250 kW, 冷却塔500 kW
运行功率	100 kW	/
供电	三相五线	/
风柜:
项	内容	备注
制冷量	20 kW	/
风量	3500 m³/h	/
功率	1.1 kW	/
